渦輪式流量計型號生產報價廠家，本流量?jī)x產品型號屬于渦輪流量計分類，更多的流量控制儀直銷價格報價歡迎您來電咨詢，下面是渦輪式流量計產品資料詳情。

渦輪式流量計是生產生活中較為常見的流量測量?jī)x器，并且是歐洲較早的法定流量計。同時在我國，我國大多數用戶還喜歡使用渦輪式流量計。有燃?xì)鉁u輪式流量計和液體渦輪式流量計。渦輪流量計具有結構簡單，重量輕，精度高，重復性好，響應靈敏，易于安裝，維護和使用的特點。它通常用于水，柴油，甲醇和其他不含雜質和強腐蝕性的液體中。 如果與具有特殊功能的顯示儀器配合使用，它還可以進行定量控制和超警報。 它是流量計量和節能的理想儀器。

渦輪式流量計方法如下

根據渦輪流量計信號檢測方法進行分類

歸納法，永磁材料嵌入傳感器葉輪中。 當葉輪和永磁材料旋轉時，磁場交替接近并遠離傳感器外殼外部的檢測線圈，線圈的感應電動勢發生變化，并且周期性變化的頻率信號被放大并輸出。

可變磁阻，葉輪葉片或輪轂由磁性材料制成，傳感器外殼外部的檢測線圈裝有水磁材料。 當葉輪旋轉時，由環中的永磁材料形成的磁路由于磁葉片交替接近或移開，磁通量周期性變化，并且線圈的等效阻抗也變化，從而在放大過程中產生連續脈沖 電路波。

干簧管（干簧管）類型。 嵌入葉輪（或與之同步的其他旋轉元件）中的永磁材料會定期打開和關閉傳感器外殼外部凹槽的簧片，以防觸電。 這種開關動作使恒定電流（或恒定電壓）源產生電脈沖信號。

光電，當葉輪旋轉時，由葉輪驅動的葉輪葉片或元件會周期性地中斷光束，并將生成的光脈沖信號轉換為電脈沖信號。 近年來，出現了光纖傳輸方法，其有效地提高了抗干擾性能。

按渦輪式流量計流向分類

單向型渦輪式流量計。 僅允許流體從一個方向流入傳感器，并在可能出現回流的情況下安裝止回閥。
雙向型渦輪式流量計。 允許流體從正向和負向都流入傳感器。 有兩個信號檢測器。 流量顯示儀器可以識別信號的相位。 累積量使用“正”或“負”來處理“正”或“反向”方向上的流量總量。 例如，用于潛艇的渦輪流量計。

按渦輪式流量計和管道的連接方法分類

1.法蘭連接類型渦輪式流量計。 傳感器以法蘭形式連接到管道。 zui終產品的法蘭符合國家標準。 壓力限制在6.3Mpa以下。

2.螺紋連接類型渦輪式流量計。 傳感器以螺紋方式連接到管道。 螺紋有兩種類型：密封管螺紋和非密封管螺紋，它們可以承受高壓，但不適用于較大直徑的螺紋。

3.夾持式渦輪式流量計。 傳感器本身無法法蘭連接，并且傳感器的兩個密封端面被管道上的法蘭夾緊。 安裝方便，不適用于較高壓力和較大直徑的情況。

渦輪式流量計特征

傳感器是硬質合金軸承推力型，保證了精度

多種發射方式：三線脈沖輸出；提高了耐磨性，具有結構簡單，牢固，拆裝方便的特點。 兩線制4?2OmA電流輸出； 現場顯示輸出4?2OmA； 電池電源等，適合不同的使用場合

智能處理：儀表系數的多點非線性校正，以確保在整個范圍內都具有較高的精度

斷電后儀表系數和累計流量值保持不變，十年不會丟失

工作原理

流體流過傳感器外殼，干式葉輪的葉片和流動方向之間存在差異。 在一定角度下，流體的脈沖使葉片具有旋轉力矩。 克服摩擦扭矩和流體阻力后，葉片旋轉。 轉矩平衡后，速度穩定。 在某些條件下，速度與流速成正比。 在信號檢測器（由永磁體和線圈組成）的磁場中，旋轉的刀片切斷磁力線，周期性地改變線圈的磁通量，從而在線圈的兩端感應出電脈沖信號。 該信號被放大器放大和整形。 形成具有一定幅度的連續矩形脈沖波，可以將其遠程傳輸?shù)斤@示儀器以顯示瞬時流量或流體總量。 在一定的流量范圍內，脈沖頻率f與流過傳感器的流體（瞬時流量Q）成正比。

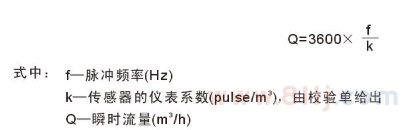

渦輪式流量計流量計算公式為：

期待在智能渦輪式流量計領域?yàn)槟?wù)，資深行業廠家，豐富的管道氣體、液體流量測量解決方案的提供。

以上就是產品全部?jī)?nèi)容，歡迎您來電咨詢 的選型、報價。
