分體式電磁流量計量表

優質分體式電磁流量計量表廠家為您提供較全的產品資料，屬于電磁流量計優質產品，我們有豐富的流量測量計量方案設計經驗，更多有關分體式電磁流量計量表廠家、報價選型號等服務可以隨時聯系我們。

廠家報價：15222906608

作者：流量計廠家發布日期：2020-11-23 點擊：人次

分體式電磁流量計量表型號生產報價廠家，本流量儀產品型號屬于電磁流量計分類，更多的分體式、電磁、流量控制儀直銷價格報價歡迎您來電咨詢，下面是分體式電磁流量計量表產品資料詳情。

分體式電磁流量計

電磁流量計按轉換器與傳感器組裝方式分類，有分體式電磁流量計和一體型電磁流量計。

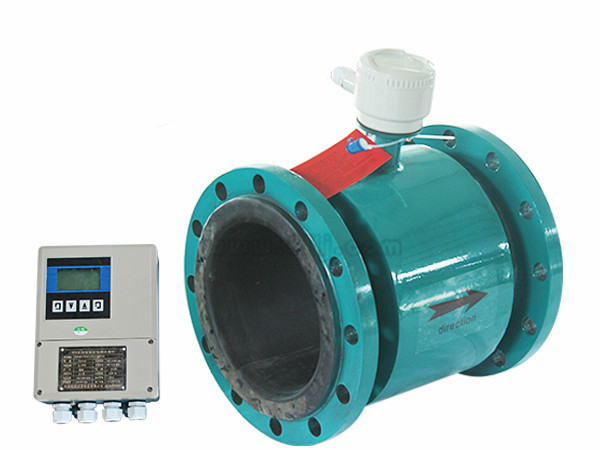

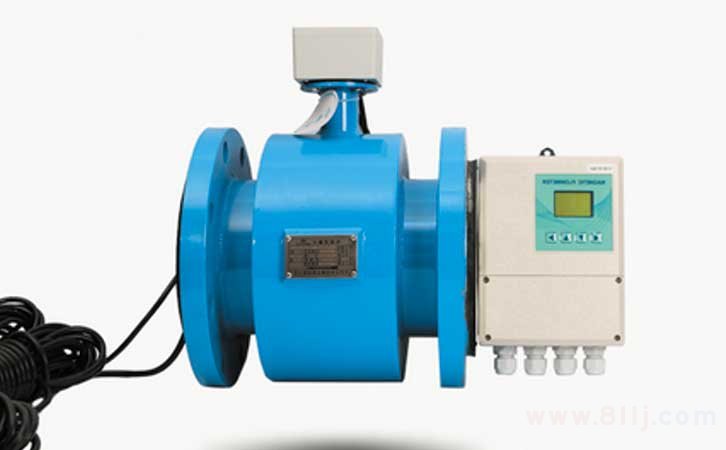

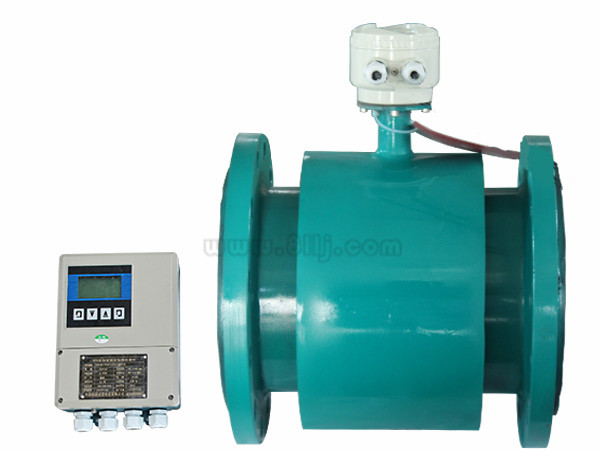

分體型電磁流量計是電磁流量計zui普遍應用的形式，如下圖所展示的，傳感器接入管道，轉換器裝在儀表室或人們易于接近的傳感器附近，相距數十到數百米。為防止外界噪聲侵入，信號電纜通常采用雙芯屏蔽線。測量電導率較低液體而相聚超過30m時，為防止電纜部分電容造成信號衰減，內層屏蔽也有要求接上與芯線同電位低阻抗源的屏蔽驅動。分體型電磁流量計的轉換器可遠離現場惡劣環境，電子部件檢查、調整和參數設定就比較方便。

分體式電磁流量計測量原理是基于法拉第電磁感應定律，分體電磁流量計由傳感器和轉換器組成，傳感器安裝在測量管道上，轉換器被安裝在離傳感器30米內或100米內的場合。

兩者間由屏蔽電纜連接。分體電磁流量計傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。主要用于測量封閉管道中的導電液體和漿液中的體積流量。如水、污水、泥漿、紙漿、各種酸、堿、鹽溶液、食品漿液等，廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域測量高溫,高濕,不便觀察的環境。

分體電磁流量計產品特點

1，全數字量處理，抗干擾能力強，測量可靠，精度高、流量測量范圍可達1500：1

2，超低EMI開關電源，適用電源電壓變化范圍大，抗EMI性能好。

3，采用16位嵌入式微處理器，運算速度快, 精度高，流量測量的穩定性高，功耗低。

4，采用SMD器件和表面貼裝（SMT）技術，電路可靠性高。

5，管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。

6，在現場可根據用戶實際需要在線修改量程。

7，測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。

8，高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。

9，具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。（選配）

10，小時總量計錄功能，以小時為單位記錄流量總量，適用于分時計量制（選配）

11，內部具有三個積算器可分別顯示正向累計量反向累計量及差值積算量，內部設有不掉電始終，可記錄16次掉電時間。（選配）

智能電磁流量計技術參數

分體式電磁流量計參考流量范圍

口徑	流量范圍(m3/h)	口徑	流量范圍(m3/h)
φ15	0.06~6.36	φ450	57.23～5722.65
φ20	0.11～11.3	φ500	70.65～7065.00
φ25	0.18～17.66	φ600	101.74～10173.6
φ40	0.45～45.22	φ700	138.47～13847.4
φ50	0.71～70.65	φ800	180.86～18086.4
φ65	1.19～119.4	φ900	?228.91～22890.6
φ80	1.81～180.86	φ1000	?406.94～40694.4
φ100	2.83～282.60	φ1200	553.90～55389.6
φ150	6.36～635.85	φ1600	723.46～72345.6
φ200	11.3～1130.4	φ1800	915.62～91562.4
φ250	17.66～176.25.	φ2000	1130.4～113040.00
φ300	25.43～2543.40	φ2200	1367.78～136778.4
φ350	34.62～3461.85	φ2400	1627.78～162777.6
φ400	45.22～4521.6	φ2600	1910.38～191037.6
